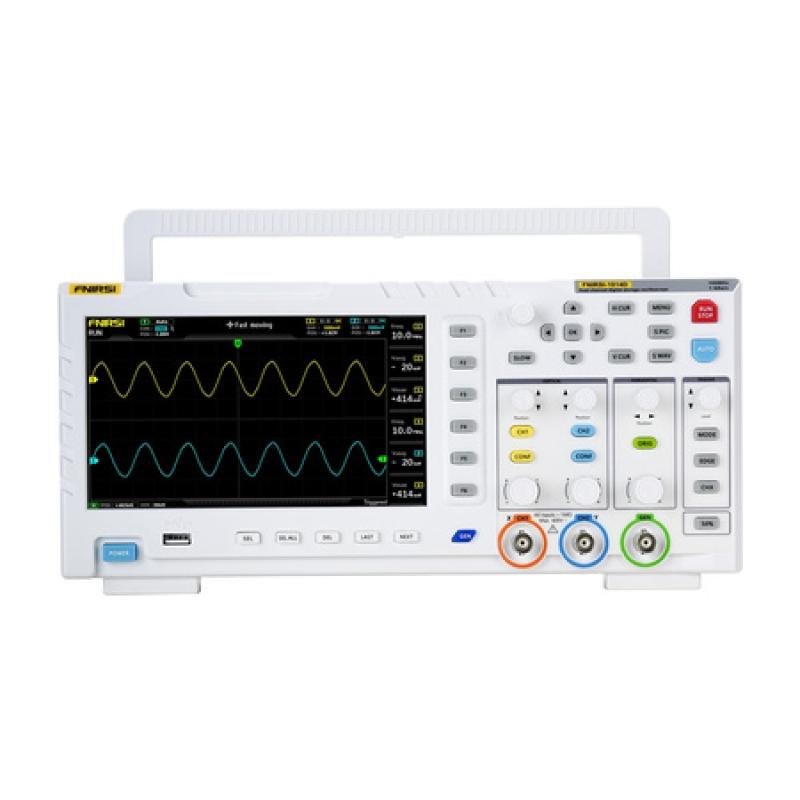

L'oscilloscope numérique compact FNIRSI 1014D est conçu pour les services électroniques, la recherche et le développement, l'enseignement technique et les amateurs. Il permet l'analyse et la génération simultanées de signaux, ce qui élargit considérablement son champ d'application pour le diagnostic de circuits, le test de prototypes ou l'apprentissage du traitement des formes d'onde. L'appareil dispose de deux voies d'entrée avec une impédance de 1 MΩ et prend en charge une bande passante de 100 MHz à une fréquence d'échantillonnage de 1 Géch./s. Un écran LCD de 7 pouces d'une résolution de 800 × 480 pixels facilite son utilisation. L'auto-analyse, la FFT, le mode XY et l'enregistrement du curseur sont disponibles. Il intègre également une mémoire interne de 1 Go pouvant stocker jusqu'à 1 000 formes d'onde et 1 000 captures d'écran, et les données peuvent être facilement exportées vers un ordinateur via USB.

Analyse rapide du signal

Une fréquence d'échantillonnage élevée de 1 Géch./s et une bande passante de 100 MHz permettent une analyse détaillée des signaux analogiques et numériques. L'appareil peut ainsi détecter même les anomalies de courte durée dans la forme d'onde. Les modes de déclenchement (Auto, Unique et Normal) permettent de capturer aussi bien les impulsions parasites que les signaux analogiques réguliers, tels que les sinusoïdes.

Le générateur de signaux DDS intégré prend en charge 14 formes d'onde standard (dont sinusoïdale, rectangulaire, en dents de scie et triangulaire), avec un réglage précis de la fréquence par incréments de 1 Hz. La solution utilisée permet de générer des signaux aux paramètres précis pour les tests et la simulation. La plage de fréquences de sortie atteint 10 MHz (pour une onde sinusoïdale), ce qui permet de tester une large gamme de circuits électroniques et de signaux.

fonction de capture de forme d'onde

La fonction « capture de sortie » permet d'enregistrer tout ou partie du signal provenant de l'oscilloscope comme signal de sortie du générateur. La possibilité de mémoriser jusqu'à 1 000 signaux personnalisés accroît la flexibilité des tests et des analyses. Cette solution distingue le FNIRSI 1014D des générateurs arbitraires classiques, qui reposent exclusivement sur un réglage manuel du signal.

Fabricant FNIRSI

Modèle 1014D

Chaînes 2

taille de l'écran LCD 7 pouces

résolution de l'écran LCD 800 × 480

Technologie d'affichage LCD

Réponse en fréquence 100 MHz

Fréquence d'échantillonnage 1 GSa/s

Tension d'essai maximale 1X : 40 V, 10X : 400 V

Curseur Déclencheur de position XY

Y

Mode de roulement (rouler) Soutenu

Calibrage automatique Soutenu

Enregistrement de la forme d'onde 1000 images + 1000 formes d'onde

Gestion des formes d'onde Soutenu

Précision de la tension ±5%

Temps de lever < 3 ns

Profondeur de mémoire 240 Kbit

Résistance d'entrée 1 MΩ

Sensibilité 50 mV ~ 500 V

Base de temps 50 s ~ 10 ns

Mode de déclenchement Simple / Normal / Automatique

bord de déclenchement Ascendant / Descendant

Couplage CA / CC

Précision de fréquence ±0,01%

Paramètres 12 types

Générateur 14 types

Sortie de capture Soutenu

Extension Exportation USB

Alimentation électrique 5 V 2 A / 3 A / 4 A

Dimensions 310 × 145 × 70 mm
