TESTEUR DE COMPOSANTS A CALIBRAGE AUTOMATIQUE LCR-TC1 - rer electronic
  • TESTEUR DE COMPOSANTS A CALIBRAGE AUTOMATIQUE LCR-TC1 - rer electronic

TESTEUR DE COMPOSANTS A CALIBRAGE AUTOMATIQUE

28,00 €
TTC

Permet de tester plusieurs composants, transistor, diode, condensateur, inductance...

Quantité
En stock

Opération simple, une touche pour l'utiliser, détection et arrêt automatiques, vous pouvez également appuyer sur le bouton multifonction pour fermer le détecteur

Le testeur peut être utilisé pour détecter les formes d'ondes infrarouges et les diodes Zener

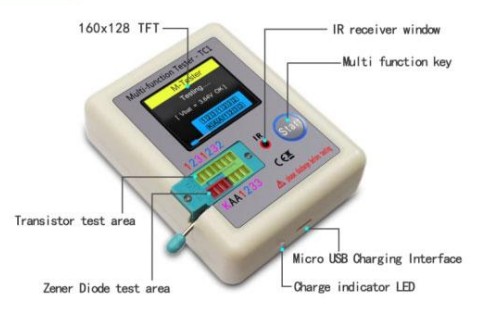

Placez la broche du composant dans la zone correspondante, puis basculez la petite poignée, le détecteur va tester automatiquement, et le résultat sera clairement affiché sur l'écran TFT rétroéclairé

Avec la fonction de calibrage automatique, après la détection, alignez la télécommande infrarouge avec la lumière « IR », puis appuyez sur le bouton de la télécommande. Si le détecteur se code, il affichera le code de données et la forme d'onde infrarouge

Le produit peut être largement utilisé pour détecter les transistors NPN et PNP, les condensateurs, les résistances, les diodes, les transistors, les MOSFET à canal N et PP, IGBT, JFET, triacs et batteries.

Diymore LCR-TC1 Testeur multifonction LCR TC1

Paramètres de performance

Type de composant Gamme Description du paramètre,
BJT hFE (gain de courant continu). Ube (Base-Émetteur Voltage).ic(Collecteur
Courant), Iceo (courant de coupure du collecteur (IB = O)). Ices (courant court du collecteur), Uf (Vol avanttage de diode de protection)
diode vol avanttage <4.50 V Vol avanttage goutte. capacité de jonction, courant de fuite inverse Ir
double diode vol avanttage
Diode Zener 0.01-4.50 V (zone de test des transistors) Vol avanttage goutte. vol de panne inverséetage
0.01-20 V (zone de test de diode Zener) vol de panne inverséetage
MOSFET transistor à effet de champ à effet de champ (JFET) Cg (capacité de porte), Id (courant de drain) à Vgs (vol de seuil de porte à sourcetag),UfForw Vol.tage de diode de protection)
IGBT Id de courant de drain sous Vgs, diode de protection vol directtage laisse tomber Uf
MOSFET Volume d'allumagetage Vt, capacité de grille Cg. résistance de vidange Rds. diode de protection vol avanttage laisse tomber Uf
Thyristor Courant de déclenchement de porte <6 mA vol d'allumage du portailtage
Triac
condensateur 25pF-100mF Valeur de capacité. Résistance série équivalente ESR, Vloss
Résistance 0.01-50M0 résistance
Inducteur 0.01 mH-20H Inductance. Résistance CC
Batterie 0.1-4.5V Voltage valeur. polarité de la batterie

Testeur de transistors
Détection automatique des transistors bipolaires NPN et PNP. Canal N et canal P
MOSFET, diodes JFET (y compris les diodes doubles)
N.et P-IGBTS, résistances. Inductances, condensateurs, thyristors, triac et batterie (0-1.SOV)
Détection automatique de la diode Zener (0.01-20 V) Auto-test avec calibrage automatique
Décodeur IR
Prise en charge du codage IR Hitachi
– Affichage de la forme d'onde IR
Autre
Résultats de mesure utilisant l'affichage graphique TFT (160 × 128) Alimentation automatique
Désactivé (délai d'expiration réglable)
Batterie Li-ion rechargeable intégrée
Volume de la batterie Li-iontage détection – écran TFT 160×128
Icône d'avertissement Avertissement: Batterie Li-ion intégrée, il est strictement interdit de plonger le testeur dans l'eau, ou à proximité d'une source de chaleur !
Avertissement: Pour votre sécurité personnelle, veuillez respecter strictement les spécifications et précautions d'utilisation de la batterie Li-ion !
Allumer
À l'état de mise hors tension, appuyez brièvement sur la touche multifonction. le testeur est allumé et mesuré automatiquement.Diymore LCR-TC1 Testeur multifonction LCR TC1 - figDétecter les transistors
En cas de mise hors tension ou lorsque le test est terminé, placez l'élément de test dans la zone de test du transistor du siège de test et appuyez sur la poignée de verrouillage, appuyez brièvement sur la touche multifonction, le testeur mesure automatiquement, affichage graphique des résultats de mesure lorsque le test est terminé. .
Icône d'avertissement Avertissement: Assurez-vous toujours de DÉCHARGER les condensateurs avant de les connecter au testeur ! Le testeur peut être endommagé avant que vous ne l'ayez mis en marche !
Avertissement: Nous vous déconseillons d'utiliser le testeur pour mesurer la batterie ! Le volume de la batterietage doit être inférieur à 4.SV, sinon le testeur pourrait être endommagé !Diymore LCR-TC1 Testeur multifonction LCR TC1 - fig 1Diymore LCR-TC1 Testeur multifonction LCR TC1 - fig 2

Détecter la diode Zener
Lorsque l'appareil est éteint ou que le test est terminé, placez la diode Zener dans la zone de test de la diode Zener, appuyez sur la poignée de verrouillage et appuyez brièvement sur le bouton multifonction. bouton.Diymore LCR-TC1 Testeur multifonction LCR TC1 - fig 3Icône d'avertissement Note: Ne placez pas de composants dans la zone de test du transistor, sinon la diode Zener ne pourra pas être testée !
Décodeur IR
Une fois le test des composants terminé, pointez la télécommande infrarouge vers le trou de test « IR » du testeur, appuyez sur le bouton de la télécommande, le testeur affichera le code utilisateur et le code de données après un décodage réussi, et affichera le si le décodage
échoue ou le décodage de la forme d'onde infrarouge correspondante. échoue, le code utilisateur et le code de données ne peuvent pas être affichés. À l'heure actuelle, si vous êtes dans l'interface du testeur, vous ne pouvez pas accéder à l'interface de décodage infrarouge. Si vous êtes dans l'interface de décodage infrarouge, les dernières informations de décodage réussies seront toujours affichées.Diymore LCR-TC1 Testeur multifonction LCR TC1 - fig 4Icône d'avertissement Note: Ce décodeur prend uniquement en charge l'encodage infrarouge au format Hitachi.
Les autres formats d'encodage infrarouge ne sont pas pris en charge

Calibrage automatique

Court-circuitez trois prises de test, appuyez brièvement sur le bouton multifonction et le testeur se calibrera automatiquement.
Pendant le processus d'étalonnage, il n'est pas nécessaire d'effectuer d'autres opérations sauf de déconnecter le fil court selon les invites.Diymore LCR-TC1 Testeur multifonction LCR TC1 - fig 5Fermer
Arrêt automatique après expiration du délai
Lorsque le test des composants est terminé ou que l'infrarouge
le décodage est terminé et le temps d'arrêt automatique est atteint, le testeur s'arrêtera automatiquement (heures supplémentaires, la consommation d'énergie en veille est O UA après l'arrêt.

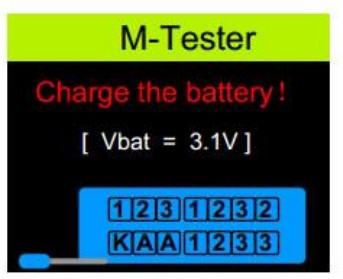

Vol batterietage mesure
Avant chaque mesure de composant, le volume de la batterie au lithium intégrétage sera détecté et affiché. Lorsque le volume de la batterietage est inférieur à 3.1V, il sera obligé de s'arrêter. Veuillez le charger à ce moment.Diymore LCR-TC1 Testeur multifonction LCR TC1 - fig 6Circuit de charge de batterie
L'interface de chargement est une interface Micro USB standard, veuillez utiliser une alimentation externe 5 V ou une alimentation USB pour le chargement.
Icône d'avertissement Note: Lorsque l'indicateur de charge est rouge, cela signifie que la charge est en cours et que le vert signifie que la charge est terminée.

FAQ

L'interface de chargement est une interface Micro USB standard, veuillez utiliser une alimentation externe SV ou une alimentation USB pour le chargement.

Question  Cause Solution
ne peut pas s'allumer La batterie au lithium est faible Veuillez charger jusqu'à ce que le voyant devienne vert
Mesures inexactes Veuillez recalibrer

Erreurs connues et problèmes non résolus

  1. Le courant ampLe facteur licalion des transistors au germanium peut être mesuré trop élevé en raison du courant résiduel élevé. Dans ce cas, la base émetteur voltage sera très faible.
  2. La valeur de capacité en sens inverse pour les diodes Power Schottky telles que MBR3045PT ne peut pas être mesurée si une seule diode est connectée. La raison en est un courant résiduel trop important de cette diode. Parfois, la mesure est possible en refroidissant l'appareil (avec un spray réfrigérant par ex.ample).
  3. La fonction de la diode d'une porte triac ne peut pas être examinée.
  4. Les broches Source et Drain ne peuvent pas être détectées correctement avec les JFErs. La raison en est la structure symétrique de ces semi-conducteurs. Vous pouvez remarquer ce problème avec l'élection, que l'écran affiche la même disposition avec les mêmes paramètres, si les broches Source et Drain sont inversées.
  5. Le courant de sortie du testeur est de 6MA/voltaget <5V. IGBT, thyristors et tubes Darlington haute puissance nécessitant un courant plus élevé et un volume plus élevétagLe lecteur peut ne pas être mesuré. Les bobines à noyau d'air et les inductances de puissance ne peuvent pas mesurer directement l'inductance. C'est
  6. recommandé d'essayer la connexion en série. Test d'inductance d'anneau de couleur approprié. condensateurs inférieurs à 20PF, il est recommandé de tester un condensateur 20PF
